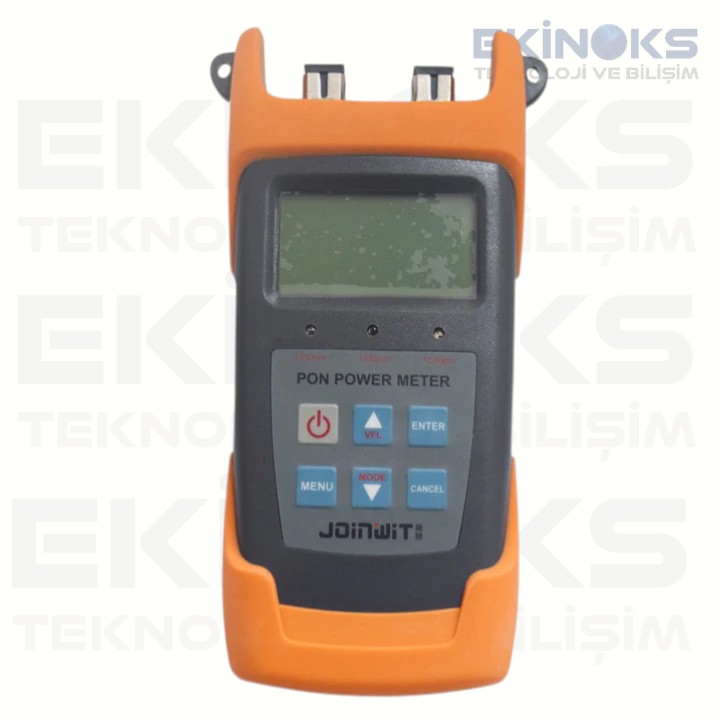

JOINWIT JW3213 PON OPTICAL POWER METER
1310 / 1490 / 1550 nm FTTX Digital Fiber Tester

1. Ürün Açıklaması

JW3213 serisi PON Optical Power Meter, FTTx uygulamaları ve bakım işlemleri için geliştirilmiştir. Cihaz, ses (voice), veri (data) ve video sinyallerini aynı anda ölçebilir ve değerlendirebilir. PON projelerinin kurulumu ve bakımında kullanılan ideal bir test cihazıdır.

2. Özellikler

1. BPON / EPON / GPON sistemlerinde ses, veri ve video sinyallerini aynı anda ölçüm ve görüntüleme
2. 1310nm, 1490nm ve 1550nm dalga boylarında eş zamanlı ölçüm
3. 1310nm upstream için burst mode ölçüm desteği
4. PC bağlantısı ile yazılım üzerinden eşik ayarı, veri aktarımı ve kalibrasyon imkanı
5. USB bağlantısı ile veri transferi (1000 ölçüm kaydı saklama kapasitesi)
6. Optik güç ölçer modülü (850 / 1300 / 1310 / 1490 / 1550 / 1625 nm seçenekleri)
7. Çince / İngilizce dil desteği
8. 10 farklı threshold ayarı ve Pass / Warn / Fail LED göstergesi
9. 10 dakika otomatik kapanma özelliği (aktif/pasif yapılabilir)
10. Ergonomik tuş tasarımı ve yüksek hassasiyet
11. Farklı ihtiyaçlara göre model seçenekleri

3. Teknik Özellikler

3.1 PON Modülü

1310 nm Upstream Ölçüm

• Geçiş Aralığı: 1260 nm – 1360 nm
• Ölçüm Aralığı: -40 dBm ~ +10 dBm
• Maksimum Çıkış Gücü: 15 dBm
• İzolasyon (1490 / 1550): > 40 dB
• Burst Mode Hata: < ±0.5 dB

1490 nm Downstream Ölçüm

• Geçiş Aralığı: 1470 nm – 1505 nm
• Ölçüm Aralığı: -40 dBm ~ +10 dBm
• Maksimum Çıkış Gücü: 15 dBm
• İzolasyon (1310 / 1550): > 40 dB

1550 nm Downstream Ölçüm

• Geçiş Aralığı: 1535 nm – 1570 nm
• Ölçüm Aralığı: -40 dBm ~ +10 dBm
• Maksimum Çıkış Gücü: 25 dBm
• İzolasyon (1310 / 1490): > 40 dB

3.2 Ölçüm Performansı

• Doğruluk (Connatural Uncertainty): ±0.5 dB
• Lineerlik: ±0.1 dB
• Ekleme Kaybı (Insertion Loss): < 1.5 dB

4. Genel Bilgiler

• Dedektör Tipi: InGaAs

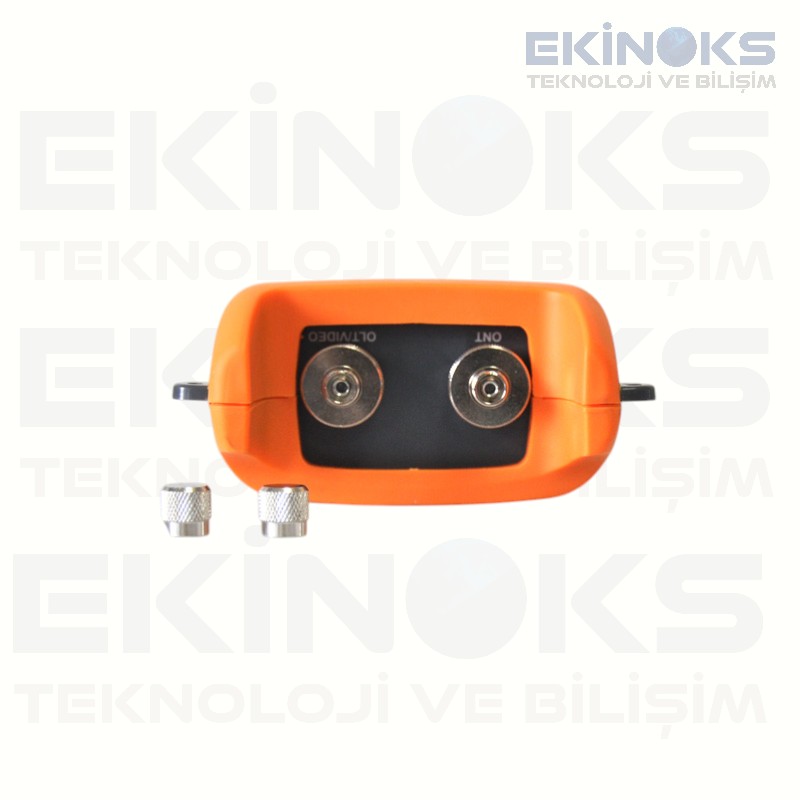

• Optik Konnektör: FC / SC / ST (Değiştirilebilir, 2.5 mm universal adaptör)
• Fiber Tipi: SM 9/125 µm
• Ölçüm Birimi: dB / dBm / xW
• Çözünürlük: 0.01 dB
• Çalışma Voltajı: DC 3.3V – 5.5V
• Güç Kaynağı: 3 x 1.5V pil
